اجرای صحیح لوله کشی ماشین لباسشویی ضامن تخلیه کامل آب و جلوگیری از برگشت بوی نامطبوع فاضلاب به داخل آشپزخانه است.
اگر ارتفاع شلنگ تخلیه کمتر از ۶۰ سانتیمتر باشد، آبگیری دستگاه مختل شده و اگر بیشتر از ۱۰۰ سانتیمتر باشد، پمپ تخلیه تحت فشار قرار میگیرد.
در این مقاله تخصصی از فیکس پایپ، نقشه دقیق لوله کشی فاضلاب ( توکار و روکار ) و نحوه اتصال آب سرد و گرم را طبق استاندارد های مقررات ملی ساختمان بررسی می کنیم.
ماشین لباسشویی را در کجای خانه قرار دهیم؟
در ساختمان های نوساز این مورد به خوبی برای تمامی تجهیراتی که ساکنین نیاز دارند محل مناسبی تعبیه شده است که ماشین لباسشویی هم از این قاعده مستثنی نیست. در ساختمان های معمولی این نقطه در آشپزخانه قرار دارد. در منازل لوکس و لاکچری محلی به عنوان لاندری یا رختشورخانه ساخته می شود تا لوازم شستشو در آن قرار گیرد. در برخی از آپارتمان ها مشاهده می شود به دلیل عدم فضای کافی دستگاه را در بالکن، تراس، حیاط و… قرار می دهند که به مرور دچار خرابی و یا پوسیدگی بدنه می شود.
خوشبختانه امروز با چندین کار ساده می توانید نبود لوله کشی لباسشویی دوقلو را با لوازم بسیار ساده و کارآمد بر طرف نمایید. کافی است دستگاه شما نزدیک سیفون ظرفشویی قرار بگیرد. در این شرایط می توانید از سیفون های چند منظوره برای رفع احتیاج خود استفاده نمایید. چون این سیفون ها چندین راه خروجی دارند به راحتی می توانید لوله کشی فاضلاب لباسشویی را به آن متصل کنید.
استاندارد ارتفاع و سایز لوله فاضلاب لباسشویی
برای جلوگیری از پدیده سیفون شدن (تخلیه همزمان با آبگیری) و فشار وارد شدن به موتور جلوگیری کنیم، لازم است از استانداردهای زیر استفاده کنیم.
| پارامتر | اندازه استاندارد | دلیل فنی |
| ارتفاع از کف تمام شده | 60 تا 90 سانتی متر | جلوگیری از برگشت آب و تخلیه خودکار |
| سایز لوله فاضلاب | 50 میلی متر | نخلیه سریع و جلوگیری از گرفتگی |
| عمق شلنگ در لوله | حداکثر 15 تا 20 سانتی متر | جلوگیری از کف زدگی و بوی بد |
نکته مهم: اگر لوله فاضلاب شما روی زمین (کف شور) است، حتماً باید شلنگ تخلیه را ابتدا تا ارتفاع ۶۰ سانتی متر بالا بیاورید (حلقه پشت دستگاه) و سپس به کف شور هدایت کنید.
چرا لوله فاضلاب لباسشویی بوی بد میدهد؟
یکی از شکایات رایج کاربران فیکس پایپ، بوی فاضلاب پس از نصب است. این مشکل دو دلیل اصلی دارد که باید در مرحله لوله کشی رفع شود:
1- فقدان سیفون (شترگلو): در لوله کشی توکار حتماً باید از سیفون داخل دیوار استفاده شده باشد. گازهای فاضلاب بدون سیفون مستقیماً وارد دستگاه و خانه می شوند.
2- درز بندی غیر اصولی: محل ورود شلنگ خرطومی به لوله فاضلاب باید با لاستیک بوگیر (کاپ) کاملاً کیپ شود. استفاده از چسب برق یا پلاستیک برای درزگیری روشی غلط و موقتی است.
نصب لوله تخلیه ماشین لباسشویی
بعد از آماده سازی لوله آب لباسشویی، اکنون باید به سراغ لوله تخلیه فاضلاب برویم. طبق نقشه های از قبل طراحی شده لازم است برای هر نقطه از محل قرار گیری لباسشویی، لوله فاضلاب مستقل در نظر گرفت.
یرای لوله کشی فاضلاب لباسشویی می توان به دو شکل از کف و یا از سقف آن را لوله گذاری کرد. لوله فاضلاب لباسشویی باید حتما به شبکه اصلی تخلیه متصل شده و شیبی بین 10 تا 15 سانتی متری را برای عبور راحت مواد زائد داشته باشد.
نکته مهمی که باید در نظر داشت طراحی و نصب لوله ونت یا هواکش برای رفع بوی بد فاضلاب است. از آنجایی که در این بخش با لباس های کثیف و انباشت مواد زائد سر و کار داریم اگر بدون ونت اقدام به استفاده کنیم به مرور بوی فاضلاب وارد محیط خانه شده و می تواند برای ساکنین بسیار آزار دهنده باشد.
در صورت عدم وجود لوله کشی فاضلاب لباسشویی چنانچه کمتر از 3 متر فاصله داشت می توان خروجی آن را به زیر سینک منتقل کرد.
اما اگر متراژ بیش از این بود باید به کمک لوله پلیکا سایز 4 یا 5، از زیر سینک ظرفشویی و یا نقطه دیگر، لوله را تا زیر مکان لباسشویی کشید.
در برخی از منازل به دلیل نبودن هیچگونه لوله تخلیه،به کمک شلنگ تخلیه دستگاه را در کفشور آشپزخانه قرار می دهند.
این لوله به شکل خرطومی بوده که در پایین لباسشویی قرار دارد. فراموش نکنید، اگر لوله کشی آشپزخانه برای لباسشویی به سینک وصل می شود باید از نوع چند راهه باشد و با مهره و واشر کاملا محکم کاری شود.
شاید نیاز باشد لوله خرطومی به لوله اصلی فاضلاب متصل شود که برای این کار باید درپوش فاضلاب را برداشته با با اره آهن بر به اندازه خرطومی بریده شود.
بعد از سوراخ کردن لوله خرطومی را به اندازه 10 تا 15 سانتی متر پایین برده و با استفاده از لاستیک مخصوص، آن را آب بندی کرده و یا با چسب سیلکونی آن را کاملا بپوشانید.
در صورت نیاز به لوله کش لباسشویی کافی است با همکاران ما در بخش پشتیبانی تماس بگیرید تا شما را کامل راهنمایی کنند.
لوله کشی آب سرد و گرم ماشین لباسشویی
شرکت های تاسیساتی هنگام لوله کشی ساختمان،انشعابی از آب سرد و گرم را روی لوله فاضلاب قرار می دهد. در بناهایی که از لوله کشی کلکتوری استفاده می کنند به شکل مستقل انشعابی برای لباسشویی و ماشین ظرفشویی دیده می شود.
لوله کشی آب سرد و گرم ماشین لباسشویی مانند سایر لوله ها از استانداردها پیروی می کند و قطر آن را در حدود 16 در لوله های پنج لایه در نظر می گیرند.
برای نصب شیرآلات دستگاه هم از کف زمین 55 تا 60 سانتی متر کافی بوده و نصاب به راحتی می تواند آن را راه اندازی کند.
برای اتصال ماشین لباسشویی به شبکه آب شهری، برخلاف شیر های ظرفشویی، نیاز به شیر های پیسوار مخصوص با سایز خروجی متفاوت دارید. رعایت نکات زیر برای جلوگیری از نشتی و آسیب به شیر برقی دستگاه الزامی است:
۱. سایز استاندارد شیر پیسوار لباسشویی: شیرهای پیسوار معمولی (مخصوص روشویی و سینک) دارای خروجی ۳/۸ یا ۱/۲ اینچ هستند، اما شیر پیسوار مخصوص لباسشویی باید دارای مشخصات زیر باشد:
- ورودی (سمت دیوار): سایز ۱/۲ اینچ (۲ سانتیمتر) – برای اتصال به لوله کشی ساختمان.
- خروجی (سمت شلنگ): سایز ۳/۴ اینچ (۲.۵ سانتیمتر) – رزوه درشت مخصوص شلنگ ماشین لباسشویی.
نکته: اگر شیر پیسوار معمولی خریدید، مجبورید از تبدیل ۳/۸ به ۳/۴ (مغزی تبدیل) استفاده کنید که احتمال نشتی را بالا میبرد. پس از همان ابتدا شیر پیسوار فیلتردار سایز ۳/۴ بخرید.
۲. اهمیت استفاده از شیر فیلتردار (نکته تجربی)
توصیه تخصصی فیکس پایپ: آب شهری معمولاً حاوی شن ریزه، زنگ لوله و رسوبات است. این ذرات قاتل “شیر برقی” (Solenoid Valve) ماشین لباسشویی هستند. حتماً از شیر پیسوار فیلتر دار استفاده کنید. توری فلزی این شیر ها مانع ورود شن و ماسه به داخل دستگاه شده و عمر لباسشویی شما را چند برابر می کند.
۳. ارتفاع و فاصله نصب در لوله کشی توکار: خروجیهای آب سرد و گرم باید موازی با هم و در ارتفاع ۵۵ تا ۶۰ سانتیمتری از کف تمام شده نصب شوند.
- فاصله استاندارد دو شیر از یکدیگر: بهتر است۱۰ تا ۱۵ سانتی متر باشد.
- معمولاً شیر آب سرد در سمت راست (یا پایین) و شیر آب گرم در سمت چپ (یا بالا) قرار می گیرد.
۴. آب بندی صحیح (تفلون): هنگام بستن شیر به دیوار، از نوار تفلون به مقدار کافی استفاده کنید اما شیر را بیش از حد سفت نکنید. جنس اکثر شیر های موجود در بازار “آلیاژ برنج خشک” یا “سرب” است و فشار بیش از حد آچار می تواند باعث ترک خوردن رزوه داخل دیوار شود که تعمیر آن نیازمند تخریب دیوار است.
اگر لوله کشی آب سرد و گرم لباسشویی نداشتم چکار کنم؟
لوله کش سیار فیکس پایپ برای رفع این مشکل دو راه حل را در نظر می گیرد: اولین روش این است که به کمک لوله کشی پنچ لایه یا سایر راهها یک انشعاب روکار برای دستگاه بگیرید و یا به وسیله شلنگ های مخصوص پکیج دیواری، از نزدیکترین محل به لباسشویی یک انشعاب گرفته شود.
دقت کنید در هر مرحله بهتر است با تکنسین های این مجموعه مشورت کنید تا خدای ناکرده آسیبی به خانه و دستگاه شما وارد نشود.
نحوه لوله کشی آب ورودی ماشین لباسشویی
پس از اینکه لباسشویی در محل خود به صورت کاملا تراز قرار گرفت و تمامی موارد اعم از لوله کشی لباسشویی سرد و گرم و راه آب فاضلاب مهیا بود نوبت به اتصال آب لباسشویی می رسد.
ماشین های لباسشویی معمولا دو ورودی یکی برای آب سرد و یکی هم برای آب گرم دارند. آب سرد را با رنگ آبی و یا سفیدو برای آب گرم رنگ قرمز یا نارنجی وجود دارد.
مدلهای لباسشویی که در بازار وجود دارد یا دارای شلنگ مخصوص هستند یا توسط لوله کشی یا از ظریق شلنگ های پیسوار به انشعاب اصلی وصل می شوند.
دقت کنید قبل از وصل کردن شلنک های لباسشویی حتما باید دو عدد شیر پیسوار با قسمت های سرد و گرم ببندید. حالا می توانید شلنگ های دستگاه را از یک طرف به شیرهای پیسوار و از طرفی به ورودی های ماشین لباسشویی وصل کنید.
در طراحی شلنگ های لباسشویی از سری و اورینگ های مخصوصی استفاده می شود تا دیگر موقع نصب شیرآلات نیازی به نوار تفلون نباشد.
در نظر داشته باشید ورودی اب سرد و گرم به درستی و در جای خوب قرار بگیرد تا در روند شستشو دستگاه را دچار اختلال و خرابی نکند.

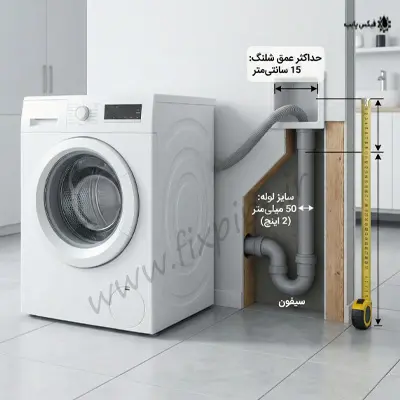

نقشه و اصول اجرای لوله کشی توکار لباسشویی
در روش توکار که تمیز ترین و استاندارد ترین روش نصب است، تمام اتصالات درون دیوار قرار می گیرند و تنها دریچه خروجی یا باکس (Washing Machine Box) قابل مشاهده است. طبق تجربه تیم فنی فیکس پایپ، برای اجرای صحیح این سیستم باید مراحل زیر به ترتیب انجام شود:
۱. انشعابگیری از رایزر اصلی: از لوله اصلی فاضلاب (رایزر) با استفاده از اتصال سه راهی ۴۵ درجه (برای حرکت روان فاضلاب) یک انشعاب سایز ۵۰ میلی متر (۲ اینچ) بگیرید.
۲. نصب سیفون (شترگلو) درون دیوار: این مهم ترین بخش نقشه است. حتماً باید قبل از بالا آمدن لوله عمودی، یک سیفون (P-Trap) سایز ۵۰ در مسیر نصب شود.
نکته حیاتی: اگر سیفون نصب نکنید، گازهای سمی فاضلاب (بوی تخم مرغ گندیده) مستقیماً وارد محیط خانه و مخزن لباسشویی می شوند.
۳. لوله ونت (هواکش): در سیستم های مهندسی، بعد از سیفون باید یک لوله ونت (Vent) تعبیه شود تا از ایجاد خلاء و مکش آبِ داخل سیفون جلوگیری کند. (نبود ونت باعث می شود گاهی بوی فاضلاب حس شود حتی اگر سیفون داشته باشید).
۴. خروجی نهایی: لوله باید به صورت عمودی بالا بیاید و دقیقاً در ارتفاع ۶۰ تا ۸۰ سانتی متری از کف تمام شده، توسط یک زانویی ۹۰ درجه یا “باکس مخصوص لباسشویی” از دیوار خارج شود.
توصیه تخصصی فیکس پایپ: پیشنهاد می کنیم از “والباکس” (Wall Box) استفاده کنید. این جعبه های پلاستیکی توکار، هم شیرهای آب سرد و گرم و هم خروجی فاضلاب را به صورت یکجا و منظم در خود جای می دهند و از شکستگی لوله ها در اثر ضربه جلوگیری می کنند.

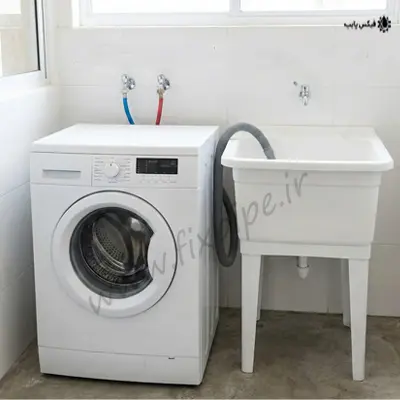

روش لوله کشی روکار ماشین لباسشویی
در ساختمان هایی که خروجی اختصاصی فاضلاب برای ماشین لباسشویی تعبیه نشده است، استاندارد ترین روش، استفاده از خروجی های جانبی سیفون ظرفشویی است. برای اجرای صحیح این کار و جلوگیری از برگشت آبِ کثیفِ سینک به داخل لباسشویی، مراحل زیر را انجام دهید:
۱. تعویض یا اصلاح سیفون ظرفشویی: ابتدا زیر سینک را بررسی کنید. اگر سیفون فعلی شما ورودی اضافه (سرشلنگی) ندارد، باید از سیفون های «دو لگنه فانتزی» یا «تک لگنه خروجی دار» استفاده کنید. این سیفون ها دارای یک یا دو ورودی رزوه شده مخصوص شلنگ ماشین لباسشویی و ظرفشویی هستند.
۲. نکته طلایی و حیاتی (اشتباه رایج): بسیاری از کاربران پس از اتصال شلنگ، با ارور تخلیه در لباسشویی مواجه می شوند. دلیل آن ساده است:
هشدار فیکس پایپ: اکثر سیفون های نو، در قسمت ورودی شلنگ لباسشویی یک درپوش پلاستیکی مسدود کننده دارند. قبل از نصب شلنگ، حتماً باید این درپوش را با پیچ گوشتی باز کنید یا انتهای پلاستیکی آن را ببرید تا راه آب باز شود.
۳. آب بندی با بست فلزی: هرگز به فشار دست اکتفا نکنید. شلنگ تخلیه لباسشویی را روی سر شلنگی سیفون فشار دهید و حتماً با یک بست فلزی (بست شلنگ) آن را محکم کنید. فشار پمپ تخلیه می تواند باعث جدا شدن شلنگ و آب گرفتگی کابینت شود.
۴. قانون «هایلوپ» (High Loop) برای جلوگیری از برگشت آب: برای اینکه آب کثیف سینک ظرفشویی (مثلاً وقتی سینک پر است) به داخل ماشین لباسشویی برنگردد، باید شلنگ تخلیه را در زیر کابینت، ابتدا به سمت بالا (تا زیر صفحه کابینت) ببرید و با یک بست به بدنه کابینت فیکس کنید و سپس به سمت پایین و سیفون هدایت کنید. این قوس رو به بالا، مثل یک شیر یک طرفه عمل میکند.
خدمات لوله کشی لباسشویی در تهران
معمولا لوله کشی لباسشویی طبق نقشه ای که توسط مهندسین ساخت و ساز طراحی شده در یک قسمت از بخشی که به عنوان آشپزخانه در نظر گرفته شده است قرار می گیرد.
در این بخش لازم است لوله های آب به شکل مجزا و لوله فاضلاب مستقل برای دستگاه آماده شود. لوله فاضلاب را می توان به شکل خوابیده در کف و به صورت زیر سقفی اجرا کرد.
طبق قوانین، لوله فاضلاب لباسشویی باید قطری در حدود 45 داشته باشد و ارتفاع آن از کف زمین چیزی در حدود 35 تا 45 سانتی متر می تواند باشد.
ما برای لوله کشی نیاز به لوله آب سرد و گرم و لوله فاضلاب داریم. هر یک از شیرآلات به شکل مجزا به پشت دستگاه متصل می شوند.
استاندارد سایز شلنگ ها بین 3/4 اینچ و گاهی 1/2 وجود دارد که سر 1/2 به لوله و 3/4 به شیر آن وصل می شود. در صورت عدم وجود لوله کشی تا متراژ 3 متر می توان از شلنگ مخصوص، تجهیزات را راه اندازی کرد. اما اگر فاصله بیش از 3 متر باشد بایستی فکر دیگری کرد.
در شرکت فیکس پایپ برای این مشکل راه حل مناسبی در نظر گرفته شده است به طوری که مهم نیست از اول لوله ای برای راه اندازی تجهیزات شستشو در نظر گرفته شده است یا نه!
تکنسین های این مجموعه با تجربه بسیار بالا می توانند بهترین محل را با کمترین کنده کاری برای رساندن آب و لوله فاضلاب عملیاتی نمایند.
روش های لوله کشی لباسشویی متعددی وجود دارد اما بهترین کار برای ساختمان هایی که مشکل آب رسانی و تخلیه این دستگاه ها را دارند استفاده از لوله کشی روکار تک لایه یا پنج لایه می باشد.
زیر سینک ظرفشویی بهترین نقطه ای است که می توان انشعابی برای تامین آب مورد نیاز دستگاه در نظر گرفت.
این راه حل در مقایسه با روش توکار آسیب بسیار کمی به محل عبور وارد می کند و در بیشتر موارد کنده کاری و تخریب به هیچ عنوان وجود ندارد. پس با خیالی آسوده می توانید کار دستگاه خود را به همکاران ما بسپارید. کلیه اموری که در این شرکت ارائه می شود دارای حسن انجام کار بوده و در پایان می توانید از کارشناس بخواهید تست نشتی را در حضور شما انجام دهد.
